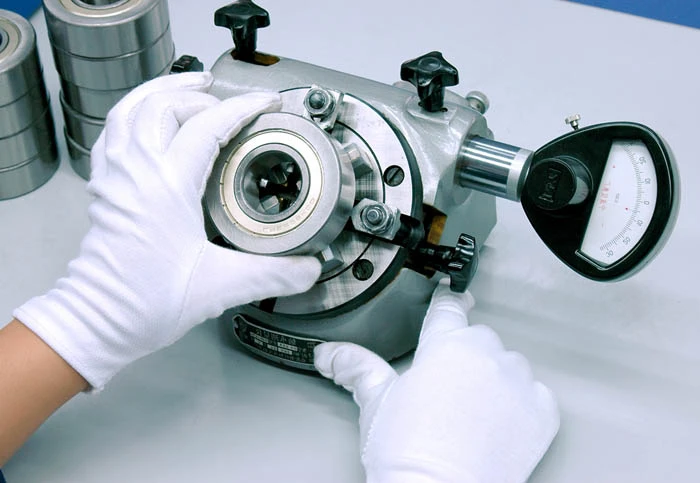

Paigalduse siseläbimõõt on laagri konstruktsiooni seisukohast kriitiline mõõde. See kontrollib võlli liikumisruumi, mõjutades seeläbi laagri/võlli koostu täpsust. Kui paigalduse siseläbimõõt on antud võlli läbimõõdu jaoks liiga suur, võib see põhjustada liigset võlli kliirensit, mis võib põhjustada selliseid probleeme nagu ekstsentrilisus, võnkumine, ülekandesüsteemide liigne kulumine ja vedeliku dünaamilise kile tekitamine määrimisrakendustes. Teisest küljest, kui siseläbimõõt on liiga väike, võib see hõõrdesoojuse ja laagrit läbiva määrdeaine ebapiisava voolu tõttu põhjustada haardumist.
Liuglaagri paigaldatud siseläbimõõt pärast laagrikorpuse avasse surumist sõltub kolmest tegurist: laagrikorpuse ava läbimõõt, samuti liuglaagri vaba oleku välisläbimõõt ja vaba oleku siseläbimõõt. Mõistes laagrikorpuse ava ja liuglaagri spetsiifilisi tolerantse, saab järgmiste valemite abil määrata paigaldatud siseläbimõõdu vahemiku:
Minimaalne paigaldatud siseläbimõõt=Minimaalne laagri siseläbimõõt – (laagri maksimaalne välisläbimõõt – laagrikorpuse ava läbimõõt)
Maksimaalne paigaldatud siseläbimõõt=Maksimaalne laagri siseläbimõõt – (laagri minimaalne välisläbimõõt – laagrikorpuse ava läbimõõt)
Need valemid kehtivad lõhenemata liuglaagrite puhul. Tükeldatud liuglaagrid, tuntud ka kui "mähitud" laagrid või puksid, kujutavad endast teistsugust stsenaariumi. Mähitud laagrite sise- ja välisläbimõõtu ei saa täpselt mõõta, kuna need ei ole täiuslikud silindrid ja neil on vabas olekus väike ava. Selle asemel määratakse laagrite mõõtmed ISO 3547 osa 2 GO ja NOGO mõõturitega, katsega B (või vastavalt ISO 3547 osa 2 katsele A, kasutades keskjoone meetodit), et mõõta välisläbimõõtu ja määrata kaudselt tolerants seina paksuse abil. , vastavalt ISO 3547 2. osale, alternatiivina katsele C. Mähitud laagrite puhul saab paigaldatud siseläbimõõdu vahemiku määrata kindlaksmääratud laagrikorpuse ava ja seina paksuse vahemiku abil:
Minimaalne paigaldatud siseläbimõõt=Minimaalne laagriava – 2 x (maksimaalne seina paksus)
Maksimaalne paigaldatud siseläbimõõt=Maksimaalne laagriava – 2 x (minimaalne seina paksus)
Paigalduse siseläbimõõdu mõistmine ja kontrollimine on laagrisõlmede nõuetekohase toimimise ja pikaealisuse tagamiseks erinevates mehaanilistes süsteemides ülioluline.
